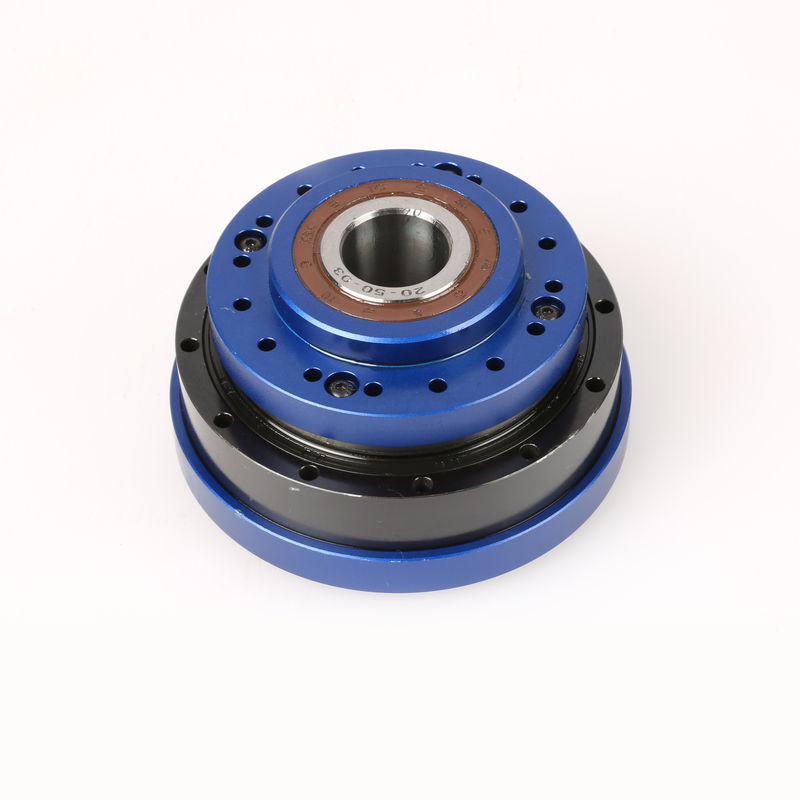

Réducteur harmonique d'entraînement d'axe solide
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Wanshsin |
| Certification: | ISO9001, CE, CCC |
| Numéro de modèle: | WSHG-25-100 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Paquet de carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | 10 000 morceaux par mois |
|
Détail Infomation |
|||
| Série de taille: | 14,17,20,25,32 | Rapport de réduction: | 50,80,100,120 |
|---|---|---|---|
| Couple de sortie: | 3.5Nm-160Nm | Vitesse évaluée d'entrée: | 3000-3500rpm |
| Vitesse maximum d'entrée: | 8000rpm | Vitesse de sortie: | 30-200rpm |
| Axe de sortie: | Sortie d'axe solide | Durée de vie: | 10000-15000hours |
| Mettre en évidence: | Réducteur harmonique d'entraînement d'axe solide,rapport 1 : réducteur d'entraînement de 120 harmoniques,ralentisseur harmonique d'axe solide |
||
Description de produit
1:50,80,100,120 harmonique de rapport de réduction de sortie de Reducer Solid Shaft de conducteur pour la machine d'impression
PRODUIT FEATURESS
Le réducteur harmonique d'entraînement est un genre de transmission de vitesse qui se fonde sur le générateur de vague équipé de l'incidence flexible pour faire la vitesse flexible produire la déformation élastique et la maille contrôlables avec la vitesse rigide pour transmettre le mouvement et la puissance.
Le réducteur harmonique de Wanshsin a un grand choix de rapport de transmission, un grand nombre de dents de maillage, une grande capacité de chargement, exactitude élevée de mouvement, mouvement sans heurt, petite taille, poids léger, aucun impact, dégagement latéral de dent à faible bruit et réglable, structure simple, et l'efficacité élevée de transmission, bon coaxiality, peut réaliser le mouvement ultra-rapide et d'autres caractéristiques.
Principalement utilisé dans toutes sortes de robots industriels légers, bras robotiques, impression, machines de fabrication du papier, machines médicales, mesure, analyse, machines d'essai, grands télescopes, machines d'emballage de précision, équipement industriel de semi-conducteur, équipement industriel de FPD, appareils de communication, machines aérospatiales, systèmes de transmission de précision de commande numérique par ordinateur qui exigent le volume, tel que des machines-outils, des radars, et diverses stations au sol satellites, etc.
| Modèle | Rapport | Couple évalué quand entrez 2000r/min | Couple permis maximum pour commencer et s'arrêter |
Le maximum a permis le couple de charge moyenne |
Le maximum a permis le couple instantané | Vitesse laissée maximum d'entrée | Arcseconde |
Durée de vie (heures) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
