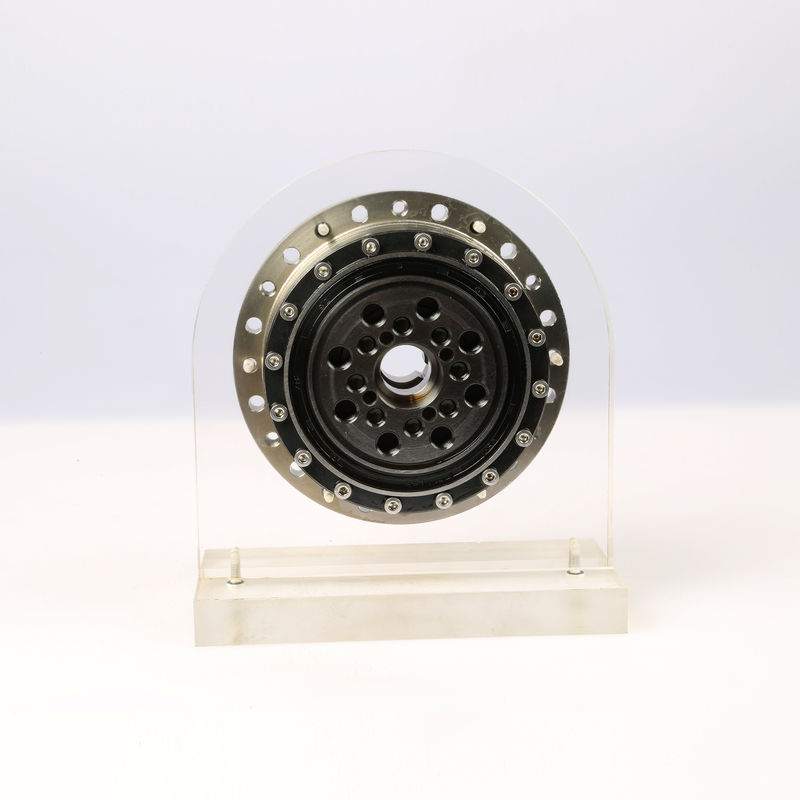

La sortie serrent à la clé dynamométrique le réducteur harmonique de moteur de vitesse de la durée de vie 15000h de réducteur d'entraînement 100Nm
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Wanshsin |
| Certification: | ISO9001, CE, CCC |
| Numéro de modèle: | WSHG-25-100 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Paquet de carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | 10 000 morceaux par mois |
|
Détail Infomation |
|||
| Série de taille: | 14,17,20,25,32 | Rapport de réduction: | 50,80,100,120 |
|---|---|---|---|
| Couple de sortie: | 3.5Nm-160Nm, 100Nm | Vitesse de sortie: | 30-200rpm |
| Vitesse évaluée d'entrée: | 3000-3500rpm | Vitesse maximum d'entrée: | 8000rpm |
| Durée de vie: | 10000-15000hours | Couleur: | Argent |
| Mettre en évidence: | Réducteur harmonique d'entraînement de la durée de vie 15000h,réducteur harmonique d'entraînement 100Nm,réducteur de moteur de la vitesse 100Nm |
||
Description de produit
Le conducteur harmonique Reducer Size 14/17/20/25/32 a produit le couple 3.5-160Nm pour la machine d'impression
PRODUIT FEATURESS
Le réducteur harmonique de vitesse a trois composantes de base : un générateur de vague, un flexspline et une cannelure circulaire.
Générateur de vague : il se compose d'un roulement à billes et d'une came elliptique. Le générateur de vague est habituellement attaché à l'extrémité d'entrée, l'anneau intérieur de l'incidence est fixé autour de la came causant l'anneau externe de l'incidence déforme à une forme elliptique
Flexspline : c'est un composant à parois minces élastique avec des dents d'engrenage sur la surface externe. Il est habituellement allé pour produire l'extrémité.
Cannelure circulaire : c'est un anneau en acier rigide avec les dents internes. Il a habituellement deux dents supplémentaires que le flexspline, et généralement monté sur un logement
Avantages :
1. Le dégagement latéral de dent peut être ajusté
2. efficacité élevée de transmission
3. bon coaxiality
4. réalisez commodément la transmission différentielle
5. structure simple, de petite taille et léger
6. gamme étendue de rapport de transmission
7. Il y a beaucoup de paires de dents engrenant en même temps
8. exactitude élevée de transmission
9. mouvement sans heurt, aucun impact, à faible bruit
| Modèle | Rapport | Couple évalué quand entrez 2000r/min | Couple permis maximum pour commencer et s'arrêter |
Le maximum a permis le couple de charge moyenne |
Le maximum a permis le couple instantané | Vitesse laissée maximum d'entrée | Arcseconde |
Durée de vie (heures) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q : Queest-ce que je devrais fournir quand je choisis la boîte de vitesse/ralentisseur ?
: La meilleure manière est de fournir au dessin de moteur le paramètre. Notre ingénieur vérifiera et recommandera le modèle de boîte de vitesse le plus approprié pour votre référence. Ou vous pouvez également fournir au-dessous des spécifications aussi bien :
1) type, modèle et couple.
2) vitesse de rapport ou de sortie
3) condition de travail et méthode de connexion
4) qualité et nom installé de machine
5) mode saisie et vitesse d'entrée
6) modèle de marque de moteur ou taille d'axe de bride et de moteur
Q : Êtes-vous un fabricant de moteur ?
: Oui, nous sommes fabricant de moteur. nous développer et produire tous les moteurs et de vitesse des réducteurs par notre propre usine.
Q : Combien de temps prend-il pour finir mon ordre ?
: Normalement votre ordre pourrait être la livraison en 7-15 jours, quelques ventes chaudes que des produits pourraient être rapidement livrés dans 1 semaine. Il dépend de la quantité.
Q : Est-ce que je peux obtenir un échantillon d'abord ?
: Sûrs, nous sommes honorés pour vous offrir pour prélever pour l'essai avant de passer une commande formelle.
