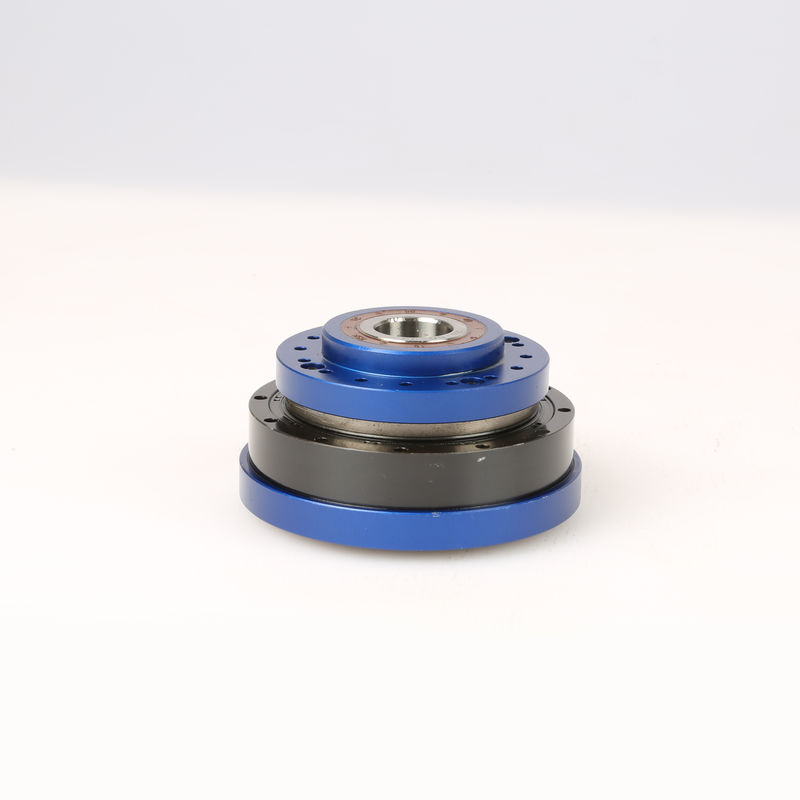

Boîte de vitesse harmonique du réducteur d'entraînement ISO9001 100 à 1 pour le joint de robot
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Wanshsin |
| Certification: | ISO9001, CE, CCC |
| Numéro de modèle: | WSHG-25-100 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet de carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | 10 000 morceaux par mois |
|
Détail Infomation |
|||
| Rapport de réduction: | 50,80,100,120 | Couple de sortie: | 3.5Nm-160Nm |
|---|---|---|---|
| Vitesse de sortie: | 30-200rpm | Vitesse évaluée d'entrée: | 3000-3500rpm |
| Vitesse maximum d'entrée: | 8000rpm | Série de taille: | 14,17,20,25,32 |
| Disposition d'embrayage: | Harmonique | Matériel: | Acier inoxydable |
| Axe de sortie: | Sortie d'axe solide/sortie d'axe creuse | Personnalisation: | Acceptable |
| Surligner: | Réducteur harmonique commun d'entraînement de robot,Réducteur harmonique d'entraînement ISO9001,Boîte de vitesse d'ISO9001 100 à 1 |
||
Description de produit
Le 1h50 harmonique de rapport de réduction de réducteur, 1:80, 1:100, 1:120 a produit le couple 3.5-160Nm pour le joint de robot
PRODUIT FEATURESS
1. De grande précision : un bon pourcentage de ses dents sont engrenés à tout moment, et sont engagés à deux zones 180 degrés à part. Ceci signifie que des influences des erreurs de lancement de dent et des erreurs cumulées de lancement sur l'exactitude de rotation sont neutralisées, qui assure l'exactitude de position et de rotation élevée.
2. Rapport de réduction à grande vitesse : un réducteur harmonique de vitesse a des rapports de réduction en une seule étape élevés de 1/30-1/500. Trois composantes de base le long du même axe sans structures complexes peuvent fournir des rapports de réduction élevés.
3. Capacité élevée de couple : chaque dent est soumise à une quantité négligeable de force fournit encore une capacité élevée de couple en raison de la manière que les dents entrent en contact les uns avec les autres et parce qu'un bon pourcentage des dents dans le flexspline sont engagés aux temps d'Al.
4. De petite taille et léger : tout en étant moins la taille des mécanismes d'adaptation conventionnels et moins le poids, le réducteur harmonique de vitesse fournit les mêmes niveaux des rapports de réduction de couple et de vitesse en tant que ses homologues conventionnelles permettant les machines et l'équipement à rendre plus petits et plus légers.
5. Efficacité et temps supérieurs de longue durée.
6. Opération tranquille et minimale de vibration.
D'une manière extravagante application :
Robot industriel, robot de service, robot de machine en métal, dispositif médical, équipement de test d'analyse, équipement énergétique, machine de fabrication du papier…
| Modèle | Rapport | Couple évalué quand entrez 2000r/min | Couple permis maximum pour commencer et s'arrêter |
Le maximum a permis le couple de charge moyenne |
Le maximum a permis le couple instantané | Vitesse laissée maximum d'entrée | Arcseconde |
Durée de vie (heures) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q : Queest-ce que je devrais fournir quand je choisis la boîte de vitesse/ralentisseur ?
: La meilleure manière est de fournir au dessin de moteur le paramètre. Notre ingénieur vérifiera et recommandera le modèle de boîte de vitesse le plus approprié pour votre référence. Ou vous pouvez également fournir au-dessous des spécifications aussi bien :
1) type, modèle et couple.
2) vitesse de rapport ou de sortie
3) condition de travail et méthode de connexion
4) qualité et nom installé de machine
5) mode saisie et vitesse d'entrée
6) modèle de marque de moteur ou taille d'axe de bride et de moteur
Q : Êtes-vous un fabricant de moteur ?
: Oui, nous sommes fabricant de moteur. nous développer et produire tous les moteurs et de vitesse des réducteurs par notre propre usine.
Q : Combien de temps prend-il pour finir mon ordre ?
: Normalement votre ordre pourrait être la livraison en 7-15 jours, quelques ventes chaudes que des produits pourraient être rapidement livrés dans 1 semaine. Il dépend de la quantité.
Q : Est-ce que je peux obtenir un échantillon d'abord ?
: Sûrs, nous sommes honorés pour vous offrir pour prélever pour l'essai avant de passer une commande formelle.
