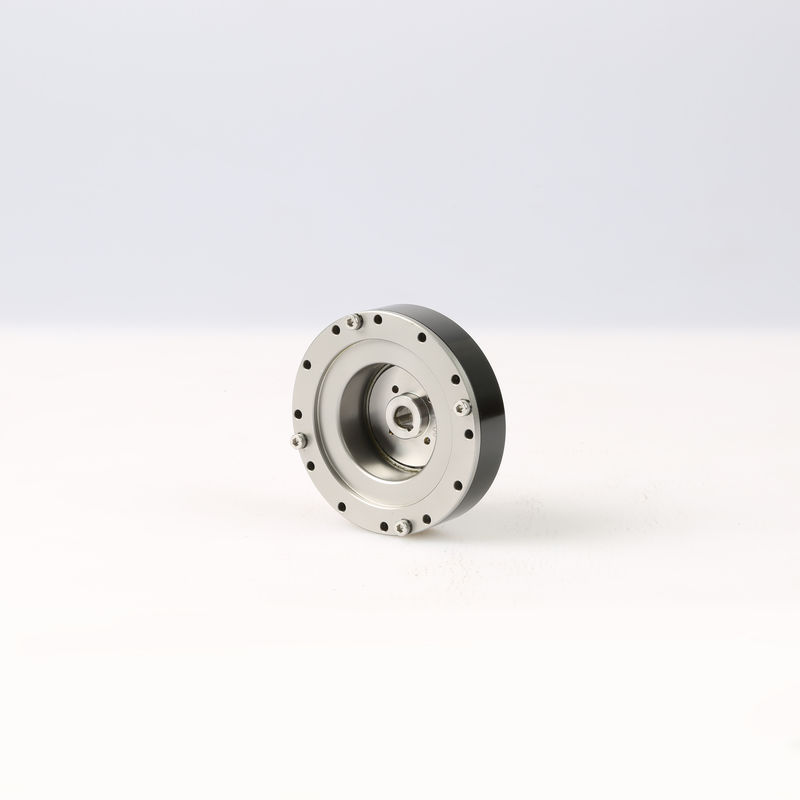

exactitude élevée de transmission de la vitesse 3.5Nm de tension de réducteur harmonique de vague
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Wanshsin |
| Certification: | ISO9001, CE, CCC |
| Numéro de modèle: | WSHG-25-100 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet de carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | 10 000 morceaux par mois |
|
Détail Infomation |
|||
| Série de taille: | 14,17,20,25,32 | Rapport de réduction: | 50,80,100,120 |
|---|---|---|---|
| Couple de sortie: | 3.5Nm-160Nm | Vitesse évaluée d'entrée: | 3000-3500rpm |
| Vitesse maximum d'entrée: | 8000rpm | Vitesse de sortie: | 30-200rpm |
| Durée de vie: | 10000-15000hours | Couleur: | Acier inoxydable |
| Surligner: | Réducteur harmonique de vague de tension de vitesse,3.5Nm tendent le réducteur de vague,réducteur harmonique de la vitesse 3.5Nm |
||
Description de produit
Le 1:50,80,100,120 harmonique de Reducer Reduction Ratio de conducteur a produit la vitesse 30-200rpm pour le coupeur Waterjet
PRODUIT FEATURESS
1. Exactitude élevée de transmission.
2. mouvement sans heurt, aucun impact, à faible bruit.
3. le dégagement latéral de dent peut être ajusté.
4. structure simple, de petite taille et léger.
5. gamme étendue de rapport de transmission.
6. Il y a beaucoup de paires de dents engrenant en même temps.
7. efficacité élevée de transmission.
8. bon coaxiality.
9. réalisez commodément la transmission différentielle.
Principe de réducteur harmonique de vitesse
Comme réducteur, le réducteur harmonique de vitesse est souvent dans un statut aussi : les commandes de générateur de vague, la cannelure circulaire est fixées, l'extrémité de sortie du flexspline s
Quand le générateur de vague est mis à l'intérieur du flexspline, le flexspline est forcé dans une forme elliptique faisant engager dans les dents de flexspline le profil de dent de la cannelure circulaire le long de l'axe principal de l'ellipse, avec les dents complètement désengagées à travers l'axe mineur de l'ellipse
La rotation du générateur de vague fait le flexspline déformer sans interruption, les dents changent l'état de fonctionnement en cours d'engagement et dégagement, ainsi la transmission de mouvement entre le générateur de vague et le flexspline est réalisée.
| Modèle | Rapport | Couple évalué quand entrez 2000r/min | Couple permis maximum pour commencer et s'arrêter |
Le maximum a permis le couple de charge moyenne |
Le maximum a permis le couple instantané | Vitesse laissée maximum d'entrée | Arcseconde |
Durée de vie (heures) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q : Queest-ce que je devrais fournir quand je choisis la boîte de vitesse/ralentisseur ?
: La meilleure manière est de fournir au dessin de moteur le paramètre. Notre ingénieur vérifiera et recommandera le modèle de boîte de vitesse le plus approprié pour votre référence. Ou vous pouvez également fournir au-dessous des spécifications aussi bien :
1) type, modèle et couple.
2) vitesse de rapport ou de sortie
3) condition de travail et méthode de connexion
4) qualité et nom installé de machine
5) mode saisie et vitesse d'entrée
6) modèle de marque de moteur ou taille d'axe de bride et de moteur
Q : Êtes-vous un fabricant de moteur ?
: Oui, nous sommes fabricant de moteur. nous développer et produire tous les moteurs et de vitesse des réducteurs par notre propre usine.
Q : Combien de temps prend-il pour finir mon ordre ?
: Normalement votre ordre pourrait être la livraison en 7-15 jours, quelques ventes chaudes que des produits pourraient être rapidement livrés dans 1 semaine. Il dépend de la quantité.
Q : Est-ce que je peux obtenir un échantillon d'abord ?
: Sûrs, nous sommes honorés pour vous offrir pour prélever pour l'essai avant de passer une commande formelle.
