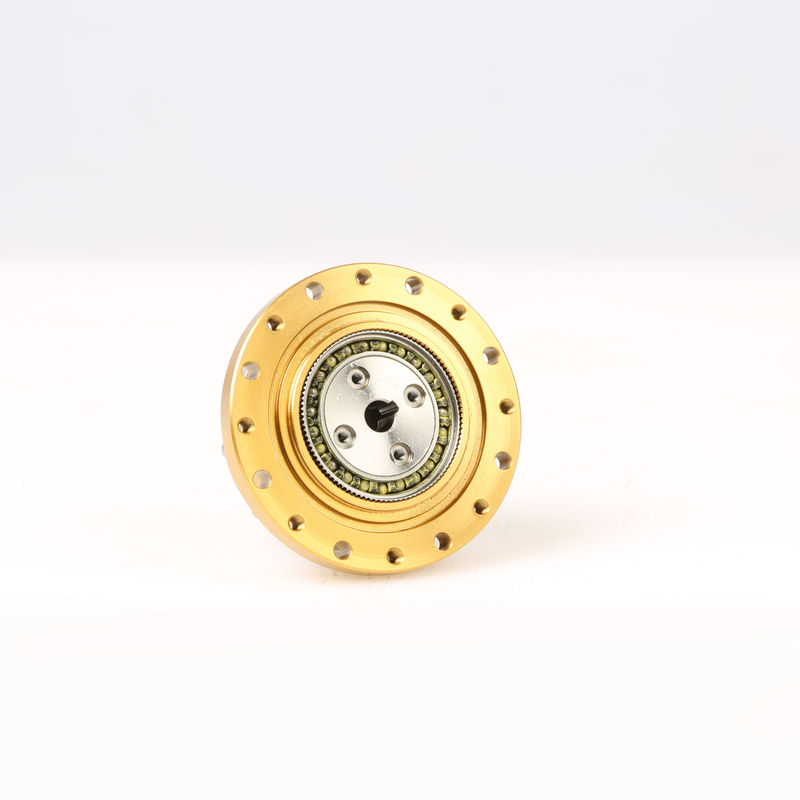

Réducteur harmonique maximum de petite taille d'entraînement 8000rpm pour l'exosquelette
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Wanshsin |
| Certification: | ISO9001, CE, CCC |
| Numéro de modèle: | WSHG-25-100 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet de carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | 10 000 morceaux par mois |
|
Détail Infomation |
|||
| Série de taille: | 14,17,20,25,32 | Axe de sortie: | Sortie d'axe solide/sortie d'axe creuse |
|---|---|---|---|
| Rapport de réduction: | 50,80,100,120 | Couple de sortie: | 3.5Nm-160Nm |
| Vitesse évaluée d'entrée: | 3000-3500rpm | Disposition d'embrayage: | Harmonique |
| Matériel: | Acier inoxydable | Personnalisation: | Acceptable |
| Surligner: | Réducteur harmonique d'entraînement d'exosquelette,réducteur harmonique d'entraînement 8000rpm,commande harmonique du micro 8000rpm |
||
Description de produit
Le maximum harmonique du couple 3.5-160Nm de sortie de réducteur a entré la vitesse 8000rpm pour l'exosquelette
PRODUIT FEATURESS
Avantages :
1. Structure simple, de petite taille et léger
Dans l'état du rapport de transmission et des conditions porteurs, la commande harmonique de vitesse peut réduire le volume et le poids de réducteurs généraux de vitesse environ de 1/3 à 1/2.
2. Gamme étendue de rapport de transmission
Le rapport de transmission du réducteur harmonique en une seule étape peut atteindre 50-160 (si le générateur planétaire de vague est utilisé, le rapport de transmission peut être augmenté à 150-4000).
Le rapport de transmission de la transmission composée peut être plus haut.
3. Il y a beaucoup de paires de dents engrenant en même temps
Le nombre de dents engrenées simultanément par le réducteur harmonique de double-vague peut atteindre 30% ou plus. Dans la transmission ordinaire de vitesse, le nombre de dents engrenées en même temps est seulement 2-7%, et le nombre de dents engrenées en même temps pour une vitesse spirale cylindrique droite est seulement 1-2 paires. Il est avec précision en raison de l'avantage unique d'un grand nombre de dents de maillage pendant que la transmission harmonique a une haute précision et une grande capacité porteuse des dents, réalisant de ce fait un grand rapport de vitesse et un petit volume.
Le réducteur harmonique d'entraînement est un genre de transmission de vitesse qui se fonde sur le générateur de vague équipé de l'incidence flexible pour faire la vitesse flexible produire la déformation élastique et la maille contrôlables avec la vitesse rigide pour transmettre le mouvement et la puissance.
| Modèle | Rapport | Couple évalué quand entrez 2000r/min | Couple permis maximum pour commencer et s'arrêter |
Le maximum a permis le couple de charge moyenne |
Le maximum a permis le couple instantané | Vitesse laissée maximum d'entrée | Arcseconde |
Durée de vie (heures) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q : Queest-ce que je devrais fournir quand je choisis la boîte de vitesse/ralentisseur ?
: La meilleure manière est de fournir au dessin de moteur le paramètre. Notre ingénieur vérifiera et recommandera le modèle de boîte de vitesse le plus approprié pour votre référence. Ou vous pouvez également fournir au-dessous des spécifications aussi bien :
1) type, modèle et couple.
2) vitesse de rapport ou de sortie
3) condition de travail et méthode de connexion
4) qualité et nom installé de machine
5) mode saisie et vitesse d'entrée
6) modèle de marque de moteur ou taille d'axe de bride et de moteur
Q : Êtes-vous un fabricant de moteur ?
: Oui, nous sommes fabricant de moteur. nous développer et produire tous les moteurs et de vitesse des réducteurs par notre propre usine.
Q : Combien de temps prend-il pour finir mon ordre ?
: Normalement votre ordre pourrait être la livraison en 7-15 jours, quelques ventes chaudes que des produits pourraient être rapidement livrés dans 1 semaine. Il dépend de la quantité.
Q : Est-ce que je peux obtenir un échantillon d'abord ?
: Sûrs, nous sommes honorés pour vous offrir pour prélever pour l'essai avant de passer une commande formelle.
