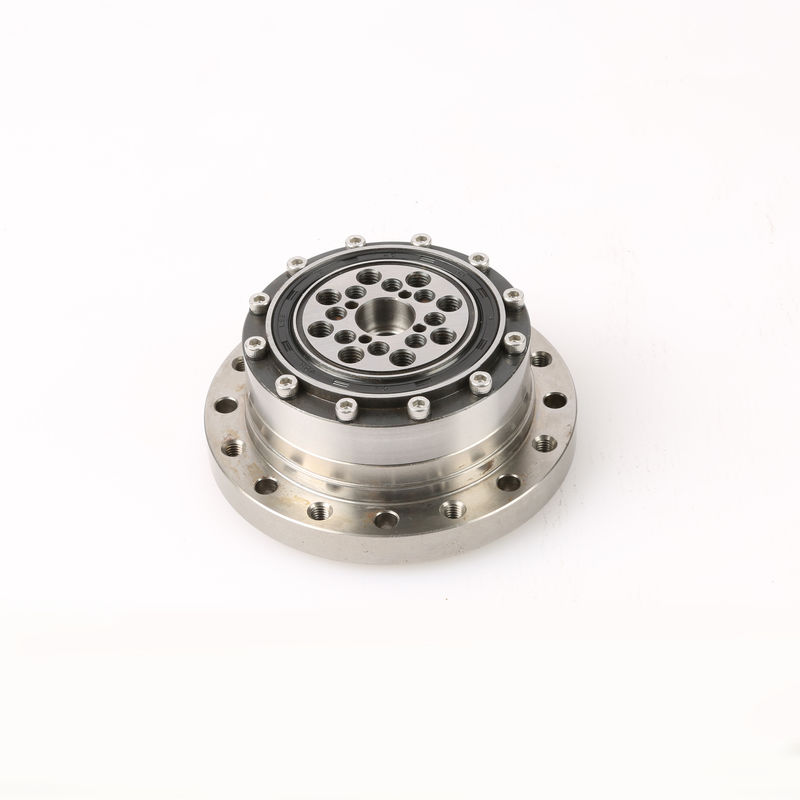

Aucune boîte de vitesse harmonique d'entraînement de l'impact 60Nm pour le robot industriel
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Wanshsin |
| Certification: | ISO9001, CE, CCC |
| Numéro de modèle: | WSHG-25-100 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet de carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | 10 000 morceaux par mois |
|
Détail Infomation |
|||
| Rapport de réduction: | 50,80,100,120 | Couple de sortie: | 3.5Nm-160Nm |
|---|---|---|---|
| Vitesse évaluée d'entrée: | 3000-3500rpm | Disposition d'embrayage: | Harmonique |
| Matériel: | Acier inoxydable | Axe de sortie: | Sortie d'axe solide/sortie d'axe creuse |
| Durée de vie: | 10000-15000hours | Personnalisation: | Acceptable |
| Surligner: | Aucune boîte de vitesse harmonique d'entraînement d'impact,boîte de vitesse harmonique d'entraînement 60Nm,boîte de vitesse 60Nm harmonique |
||
Description de produit
Le couple harmonique 3.5-160Nm de sortie de réducteur a produit la vitesse 30-200rpm pour des machines de commande numérique par ordinateur
PRODUIT FEATURESS
Application :
Robot industriel, robot de service, robot de machine en métal, dispositif médical, équipement de test d'analyse, équipement énergétique, machine de fabrication du papier…
Avantages :
1. Mouvement sans heurt, aucun impact, à faible bruit
Le maillage et le maillage des dents graduellement entre et sort entre les dents de la roue rigide avec la déformation du flexspline. Pendant le processus de maillage, les contacts de surface de dent, la vitesse de glissement est petit, et il n'y a aucun changement soudain.
2. Le dégagement latéral de dent peut être ajusté.
Dans le maillage de la transmission harmonique de vitesse, l'espace entre le flexspline et la vitesse rigide dépend principalement de la forme du générateur de vague et du profil de dent des deux vitesses. Par conséquent, le contrecoup peut être ajusté pour rendre le contrecoup de transmission petit, même dans certains cas. Peut atteindre le dégagement latéral nul
3. Efficacité élevée de transmission.
Comparé à d'autres transmissions du même rapport de vitesse, la transmission harmonique a un rendement élevé dû à le petit nombre de pièces mobiles et à l'à vitesse réduite de la surface de maillage de dent. Avec la différence dans le rapport de vitesse (u=60-250), l'efficacité est environ 65 - environ 90% (efficacité inférieure de transmission complexe harmonique de vague), l'usage de la surface de dent est très petit.
4. Bon coaxiality.
L'axe ultra-rapide et l'axe à vitesse réduite du réducteur harmonique de vitesse sont situés sur le même axe.
| Modèle | Rapport | Couple évalué quand entrez 2000r/min | Couple permis maximum pour commencer et s'arrêter |
Le maximum a permis le couple de charge moyenne |
Le maximum a permis le couple instantané | Vitesse laissée maximum d'entrée | Arcseconde |
Durée de vie (heures) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q : Queest-ce que je devrais fournir quand je choisis la boîte de vitesse/ralentisseur ?
: La meilleure manière est de fournir au dessin de moteur le paramètre. Notre ingénieur vérifiera et recommandera le modèle de boîte de vitesse le plus approprié pour votre référence. Ou vous pouvez également fournir au-dessous des spécifications aussi bien :
1) type, modèle et couple.
2) vitesse de rapport ou de sortie
3) condition de travail et méthode de connexion
4) qualité et nom installé de machine
5) mode saisie et vitesse d'entrée
6) modèle de marque de moteur ou taille d'axe de bride et de moteur
Q : Êtes-vous un fabricant de moteur ?
: Oui, nous sommes fabricant de moteur. nous développer et produire tous les moteurs et de vitesse des réducteurs par notre propre usine.
Q : Combien de temps prend-il pour finir mon ordre ?
: Normalement votre ordre pourrait être la livraison en 7-15 jours, quelques ventes chaudes que des produits pourraient être rapidement livrés dans 1 semaine. Il dépend de la quantité.
Q : Est-ce que je peux obtenir un échantillon d'abord ?
: Sûrs, nous sommes honorés pour vous offrir pour prélever pour l'essai avant de passer une commande formelle.
