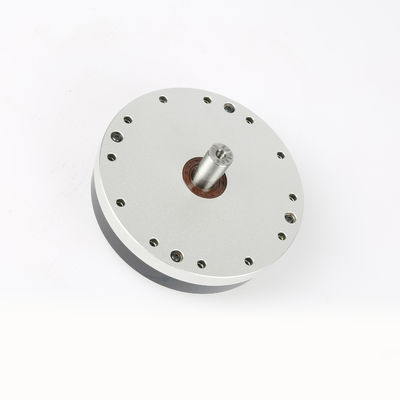

réducteur harmonique d'entraînement de 1:120 de rapport de réduction 160Nm pour le coupeur Waterjet
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Wanshsin |
| Certification: | ISO9001, CE, CCC |
| Numéro de modèle: | WSHG-25-100 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet de carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | 10 000 morceaux par mois |
|
Détail Infomation |
|||
| Couple de sortie: | 3.5Nm-160Nm | Vitesse évaluée d'entrée: | 3000-3500rpm |
|---|---|---|---|
| Série de taille: | 14/17/20/25/32 | Axe de sortie: | Sortie d'axe solide/sortie d'axe creuse |
| Matériel: | Acier inoxydable | Disposition d'embrayage: | 10000-15000hours |
| Personnalisation: | Acceptable | Couleur: | Argent |
| Surligner: | Réducteur harmonique d'entraînement de 1:120 de rapport,réducteur harmonique d'entraînement 160Nm,réducteur harmonique de la vitesse 160Nm |
||
Description de produit
1:120 harmonique de rapport de réduction de Reducer Output Torque 3.5-160Nm de conducteur pour le coupeur Waterjet
PRODUIT FEATURESS
Composition de réducteur harmonique de vitesse
Le réducteur harmonique de vitesse a trois composantes de base : un générateur de vague, un flexspline et une cannelure circulaire.
Générateur de vague : il se compose d'un roulement à billes et d'une came elliptique. Le générateur de vague est habituellement attaché à l'extrémité d'entrée, l'anneau intérieur de l'incidence est fixé autour de la came causant l'anneau externe de l'incidence déforme à une forme elliptique
Flexspline : c'est un composant à parois minces élastique avec des dents d'engrenage sur la surface externe. Il est habituellement allé pour produire l'extrémité.
Cannelure circulaire : c'est un anneau en acier rigide avec les dents internes. Il a habituellement deux dents supplémentaires que le flexspline, et généralement monté sur un logement
1. Bon coaxiality
2. réalisez commodément la transmission différentielle
3. structure simple, de petite taille et léger
4. gamme étendue de rapport de transmission
5. Il y a beaucoup de paires de dents engrenant en même temps
6. exactitude élevée de transmission
7. mouvement sans heurt, aucun impact, à faible bruit
| Modèle | Rapport | Couple évalué quand entrez 2000r/min | Couple permis maximum pour commencer et s'arrêter |
Le maximum a permis le couple de charge moyenne |
Le maximum a permis le couple instantané | Vitesse laissée maximum d'entrée | Arcseconde |
Durée de vie (heures) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q : Queest-ce que je devrais fournir quand je choisis la boîte de vitesse/ralentisseur ?
: La meilleure manière est de fournir au dessin de moteur le paramètre. Notre ingénieur vérifiera et recommandera le modèle de boîte de vitesse le plus approprié pour votre référence. Ou vous pouvez également fournir au-dessous des spécifications aussi bien :
1) type, modèle et couple.
2) vitesse de rapport ou de sortie
3) condition de travail et méthode de connexion
4) qualité et nom installé de machine
5) mode saisie et vitesse d'entrée
6) modèle de marque de moteur ou taille d'axe de bride et de moteur
Q : Êtes-vous un fabricant de moteur ?
: Oui, nous sommes fabricant de moteur. nous développer et produire tous les moteurs et de vitesse des réducteurs par notre propre usine.
Q : Combien de temps prend-il pour finir mon ordre ?
: Normalement votre ordre pourrait être la livraison en 7-15 jours, quelques ventes chaudes que des produits pourraient être rapidement livrés dans 1 semaine. Il dépend de la quantité.
Q : Est-ce que je peux obtenir un échantillon d'abord ?
: Sûrs, nous sommes honorés pour vous offrir pour prélever pour l'essai avant de passer une commande formelle.
